上交大光学冷热台变温拉曼测试
上海交通大学_变温拉曼测试定制拉曼光谱，是一种分子光谱学，通过非弹性的散射光（通常称为拉曼散射）观测，以便检测和识别分子的震动（声子）状态，因此拉曼光谱可以对分子进行识别，也可以对分子键结构的变化进行监控（比如物质组成、状态变化和应力应变、晶形和结晶度）。
上海交通大学_变温拉曼测试定制
拉曼光谱，是一种分子光谱学，通过非弹性的散射光（通常称为拉曼散射）观测，以便检测和识别分子的震动（声子）状态，因此拉曼光谱可以对分子进行识别，也可以对分子键结构的变化进行监控（比如物质组成、状态变化和应力应变、晶形和结晶度）。
拉曼光谱的特点为相比于其他震动光谱方法比如FTIR（傅里叶变换红外光谱）和NIR（近红外光谱）有其独特的优势，这些优势的来源是拉曼效应表现在样品散射的光而不是样品吸收的光。因此拉曼光谱几乎不用花太多精力在样品制备上，并且拉曼光谱对水吸收带不敏感。拉曼光谱的这种性质使其不仅能直接测试固体、液体以及气体，而且能透过透明的玻璃、石英以及塑料等对物质进行测试。
果果仪器_光学冷热台是一款针对研究样品变温光学性能测试而设计的产品，可表征样品光学性能随温度变化的特征。
产品采用液氮致冷、电阻加热的方式，实现-190℃~600℃（选型）或RT~1200℃（选型）范围内精准控制，与其他光学设备（如显微镜、拉曼光谱等）搭配集成，进行变温原位测试。根据需要，还可以选型光反射或光透射模式，与温度控制器、致冷控制器（选配）配套使用，配套的上位机温控软件方便进行温度设置及采集，提供的Labview Vis方便客户进行定制化编程。
本产品（如图4）为客户定制台体，与显微镜和拉曼光谱等光学设备搭配集成，进行变温原位测试。

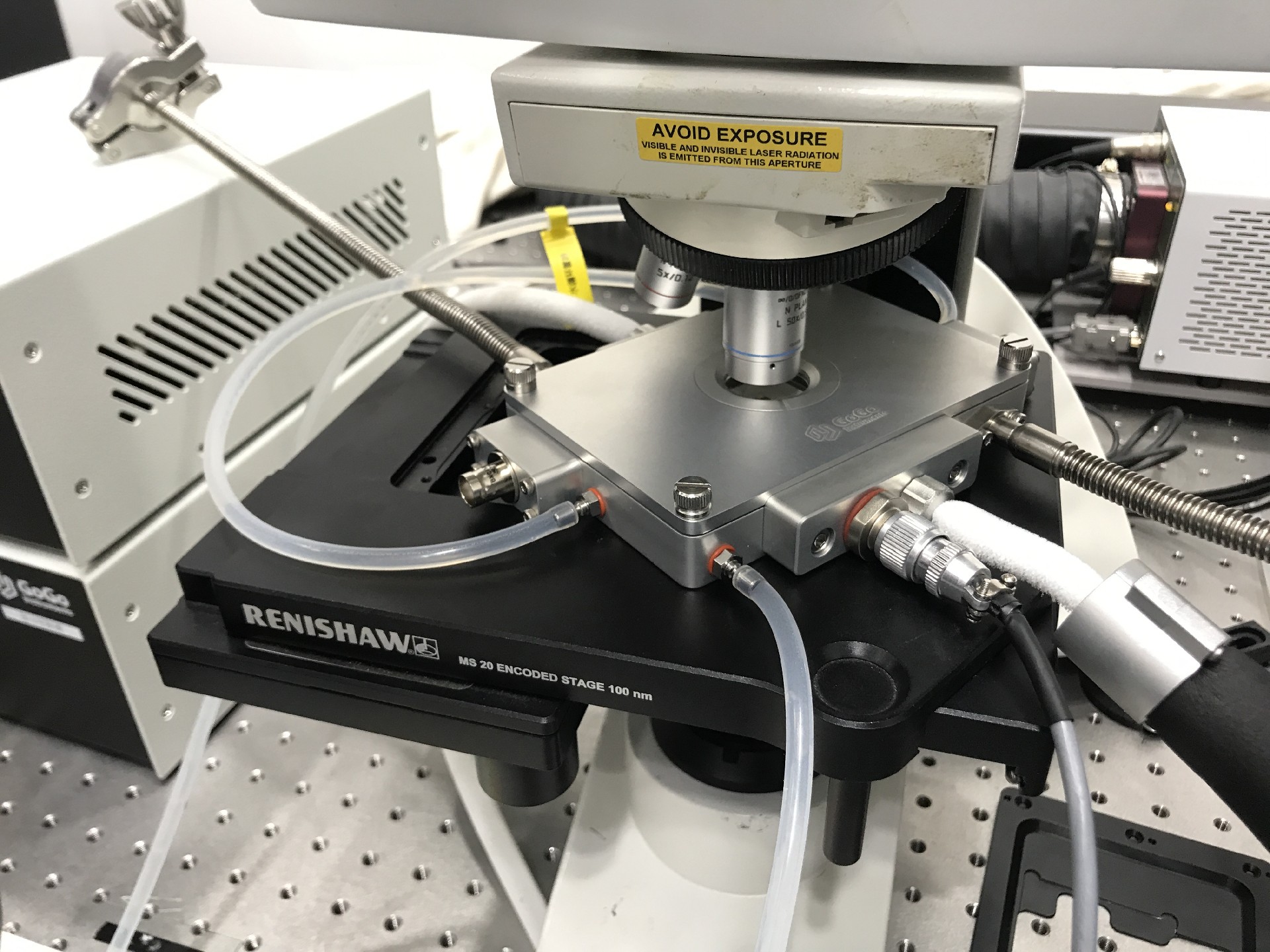

图 1 上海交通大学变温拉曼光谱测试交付现场一

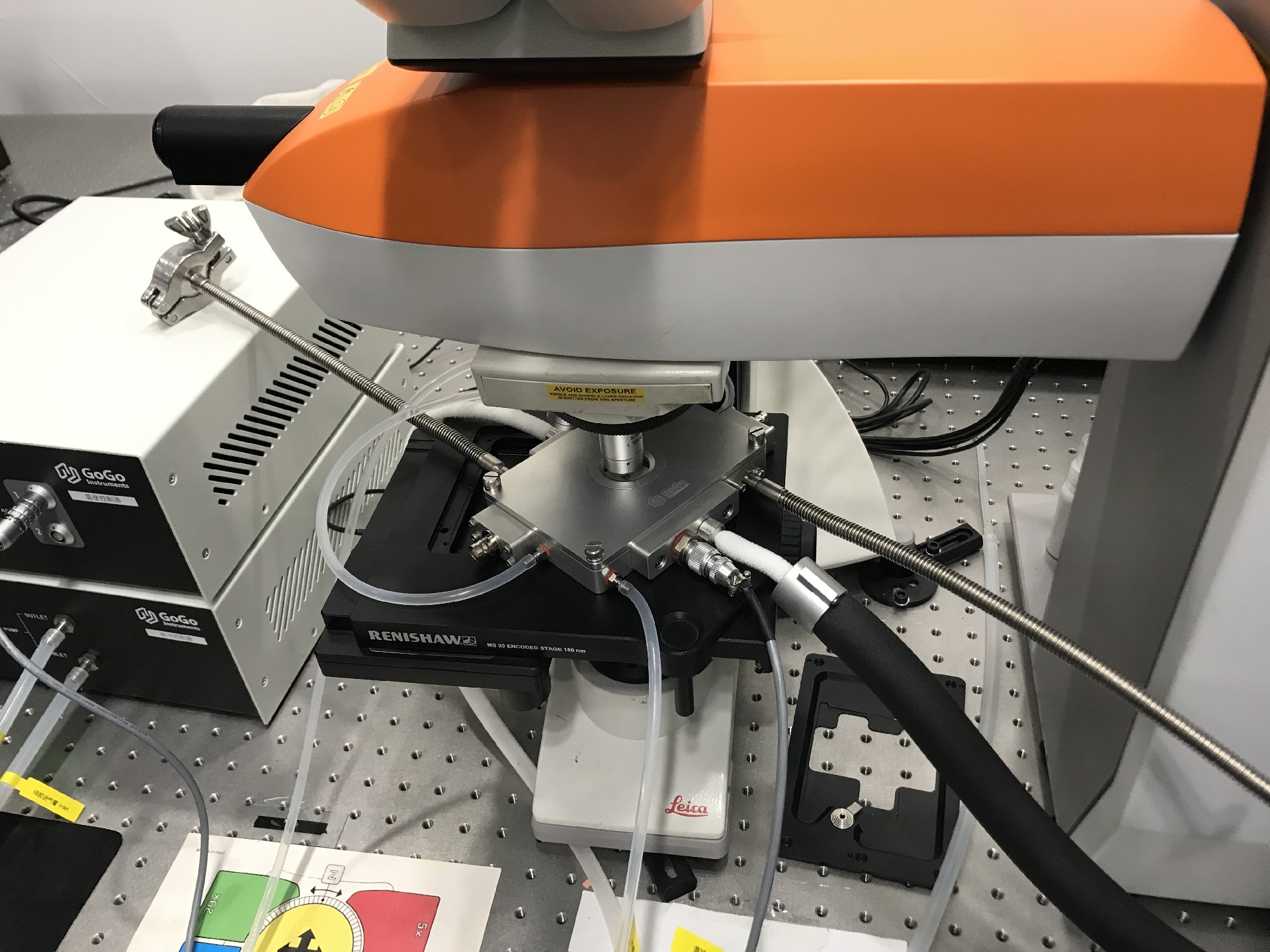

图 2 上海交通大学变温拉曼光谱测试交付现场二
根据客户需要（如图3），选型光反射模式（选配），视窗尺寸φ25mm，定制物镜距离5.5mm（如图4），与温度控制器、致冷控制器（选配）以及定制温控软件配套使用。

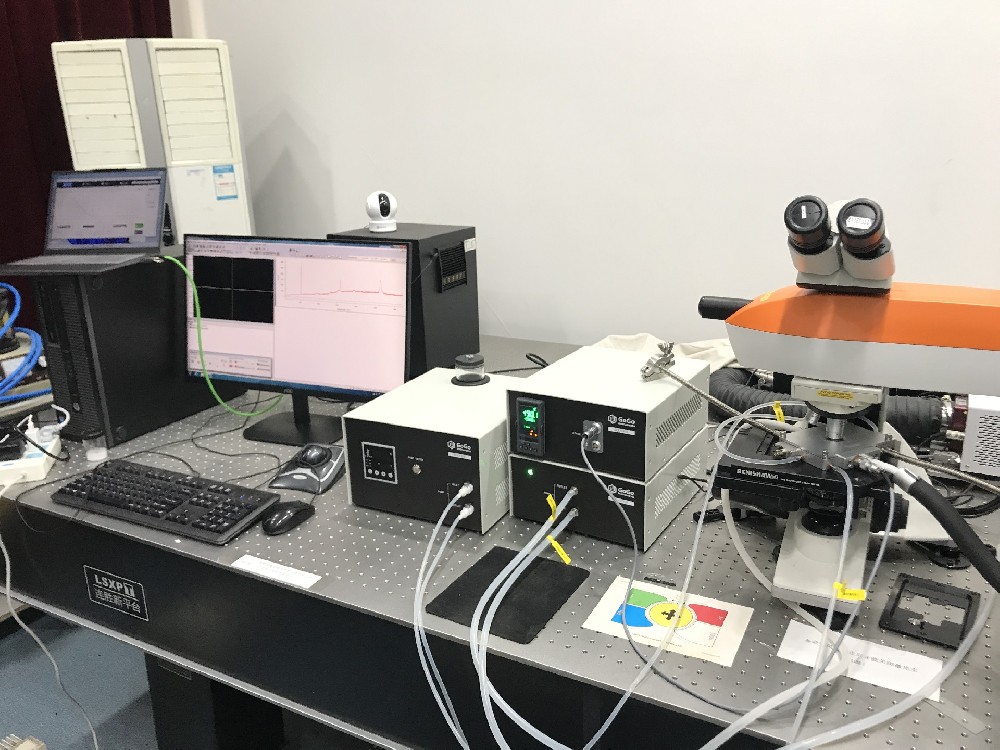

图3 光学冷热台配合光学仪器

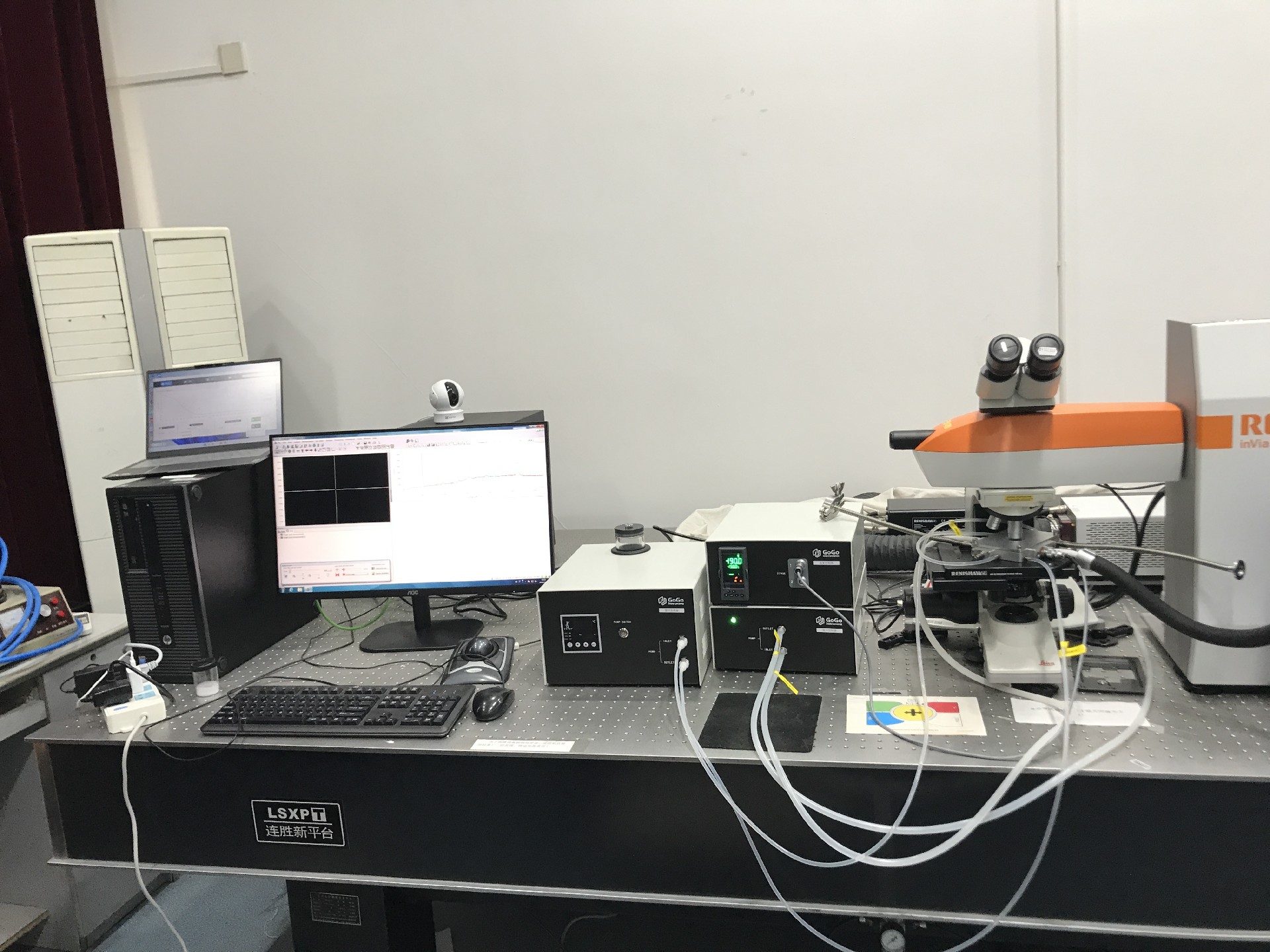

图4 物镜距离定制
本产品采用液氮致冷、电阻加热的方式，实现客户-190℃~400℃（定制）范围内精准控制，恒温效果良好，温控精度±0.5℃,升降温速度：0~20℃/min（如图5）。

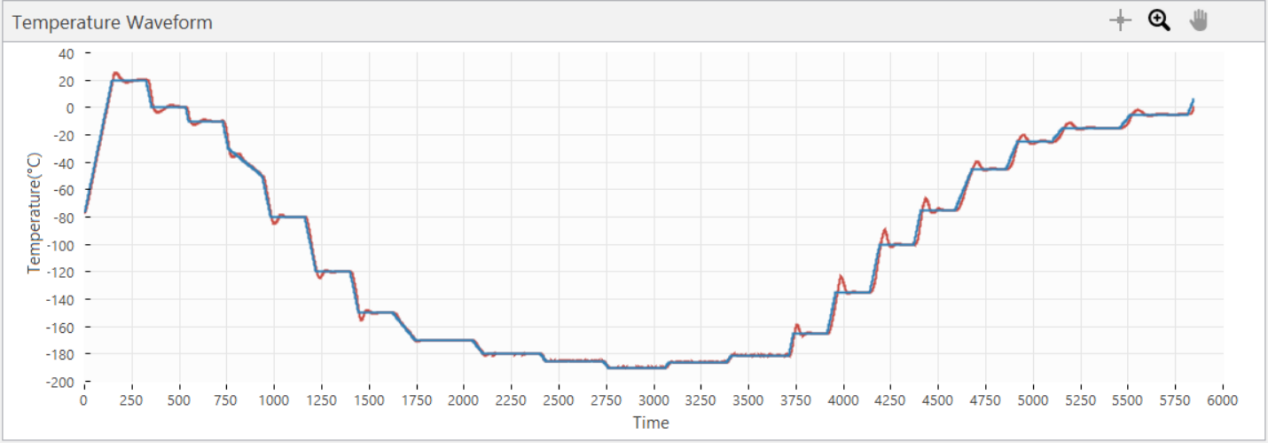

图5 程序段温控测试_零下温度测试
现场交付效果良好，客户使用光学冷热台进行变温拉曼测试并采集数据（如图6）。
图6 变温拉曼测试数据采集
