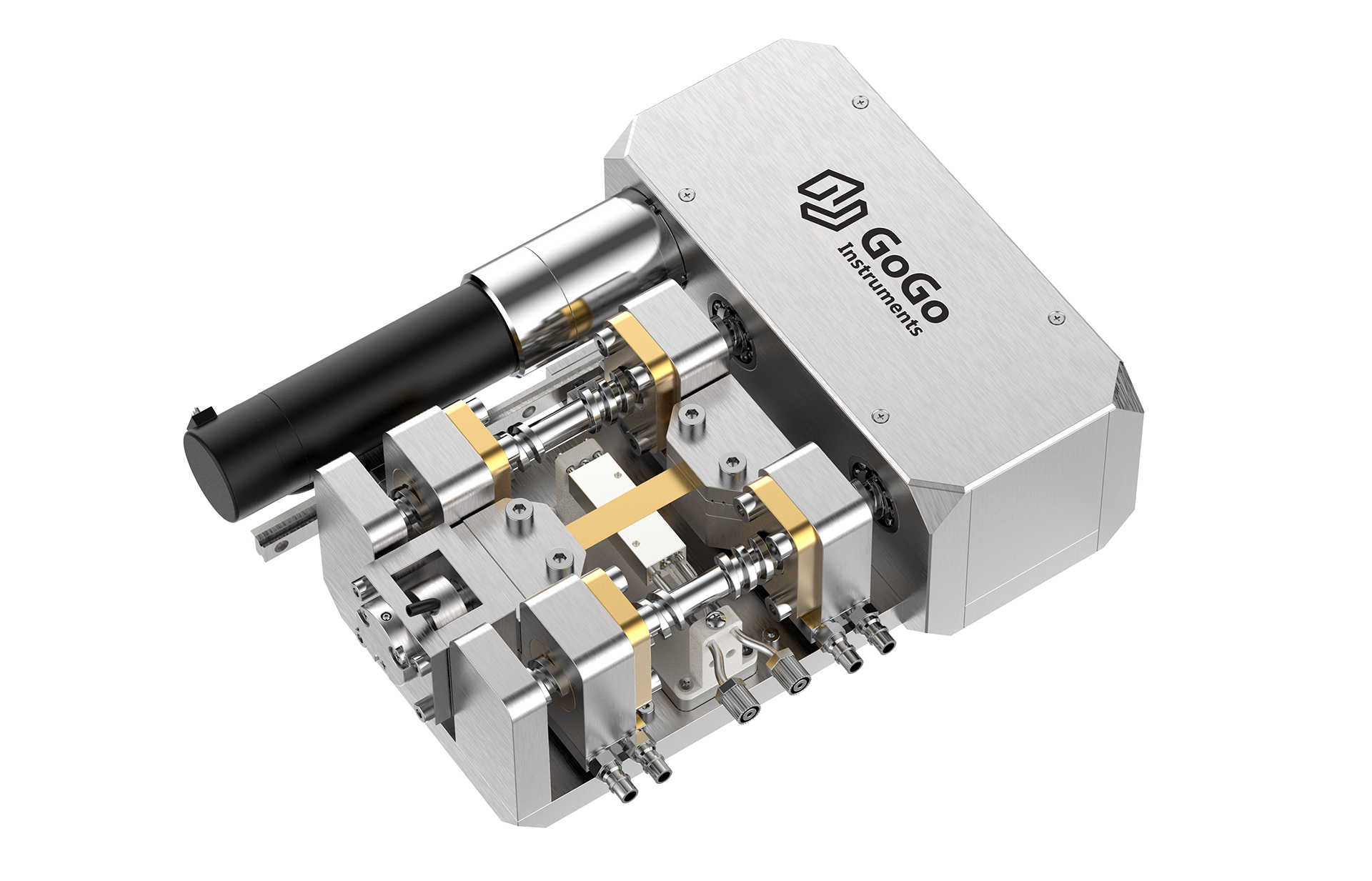

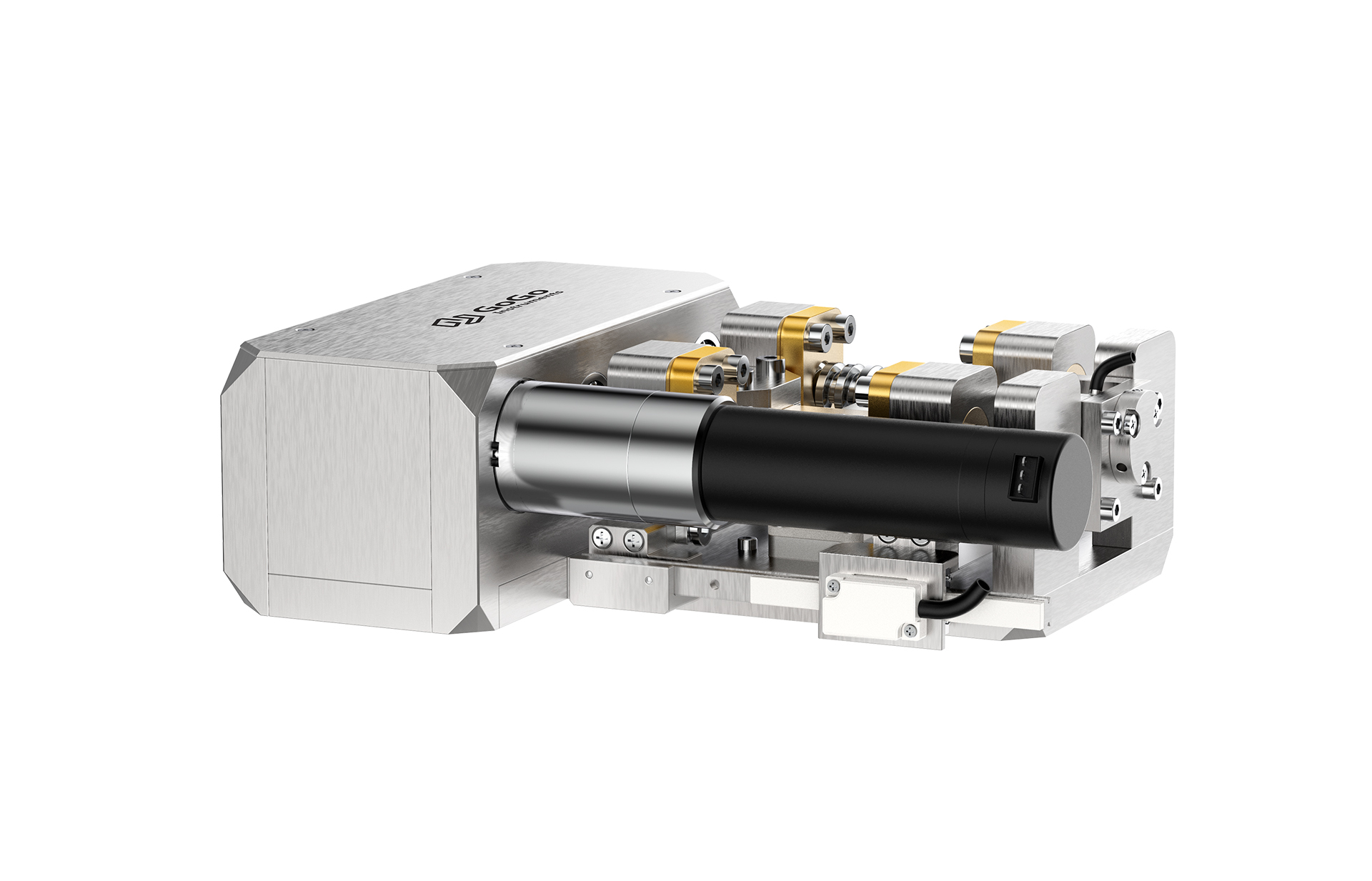

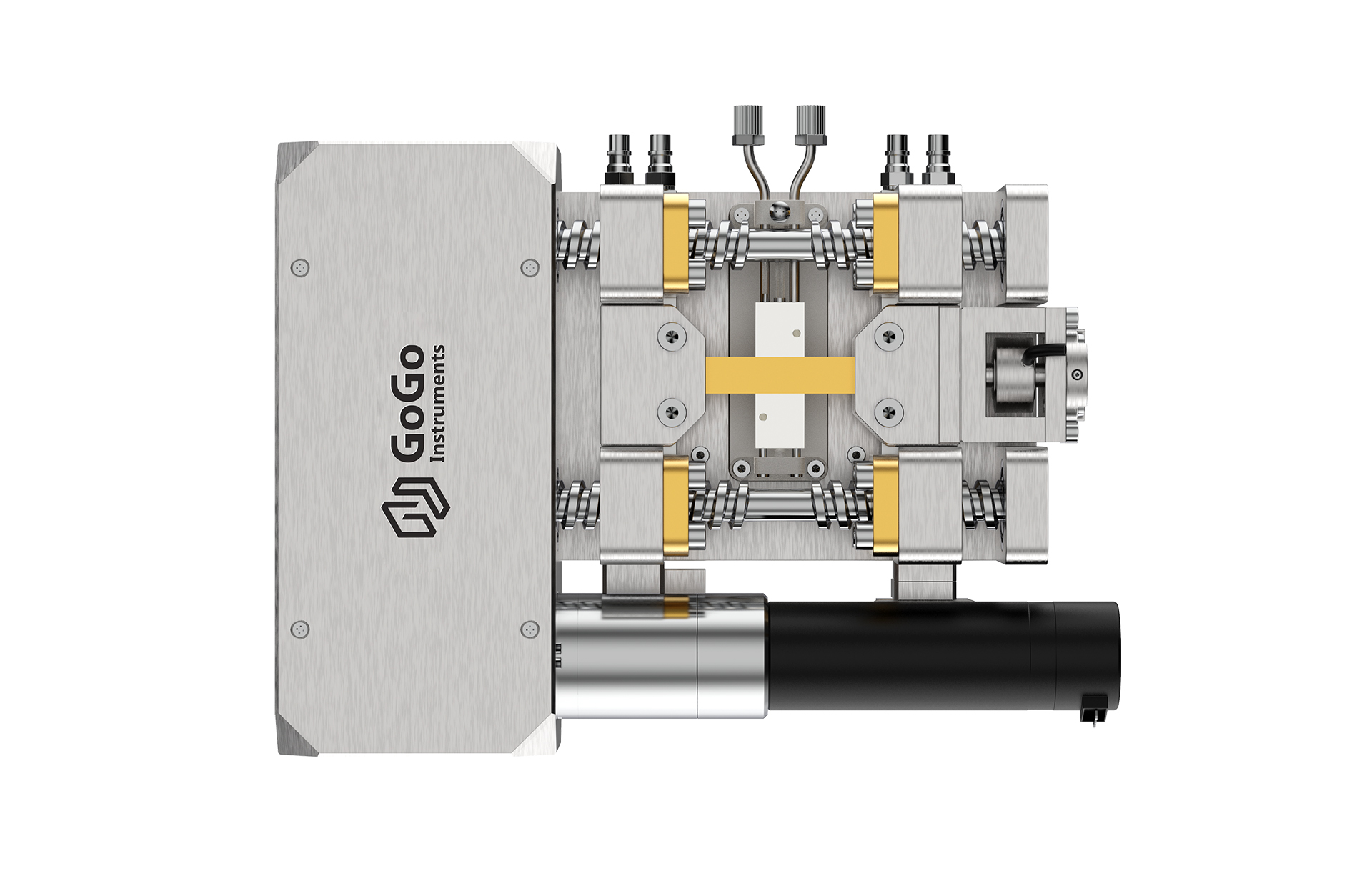

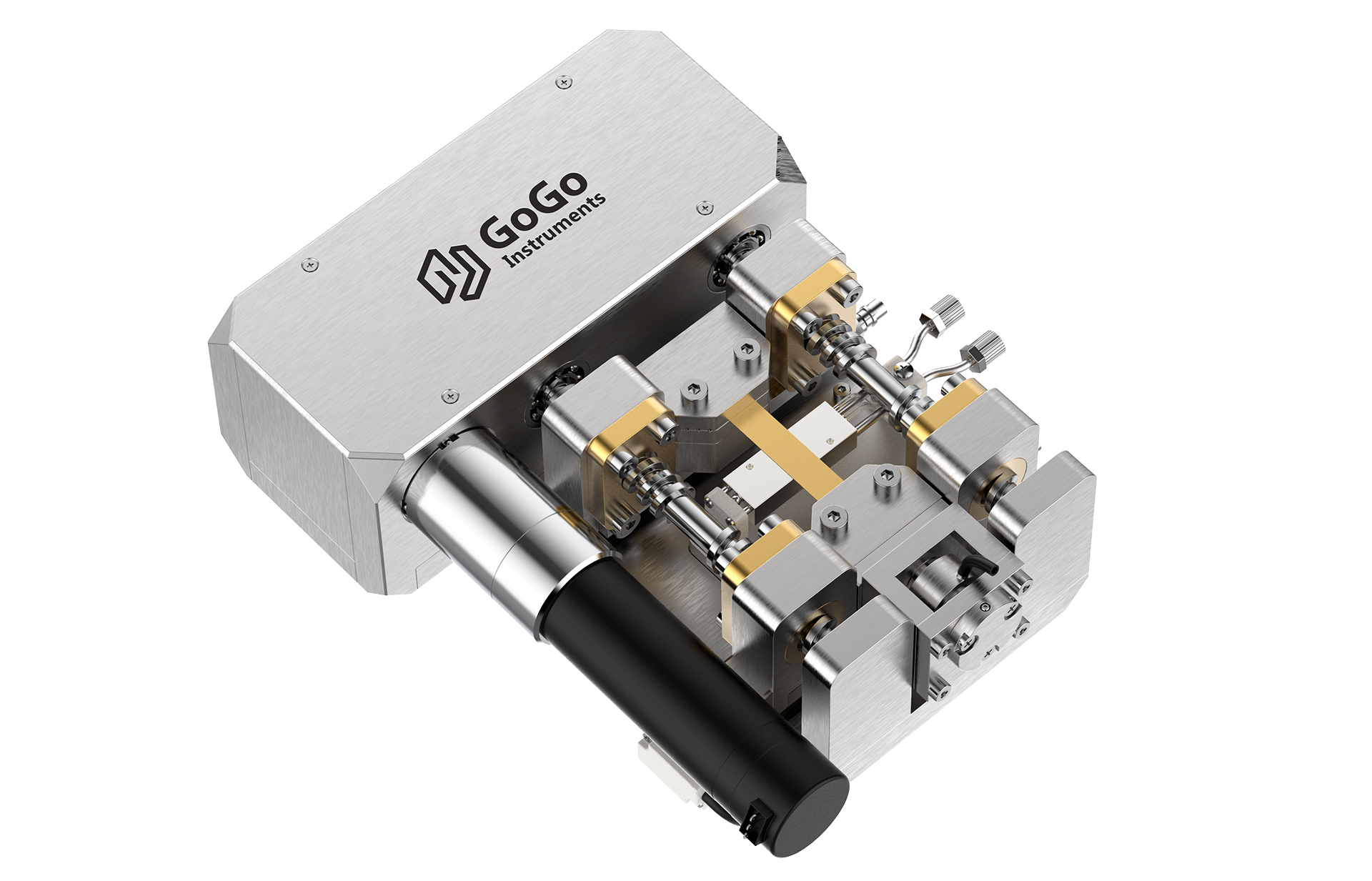

SEM原位拉伸冷热台

拖拽鼠标查看更多角度,双击全屏查看


SEM原位拉伸冷热台是在SEM(扫描电子显微镜)下的一款研究样品在变温条件下进行应力应变测试的产品。

产品采用液氮致冷、电阻加热的方式,实现-190~600℃(选型)或RT~1000℃(选型)温度下材料的动态应力应变特性测试,可与显微分析、电学分析相结合,可以分析材料在测试过程中相变、裂纹萌生和扩展、断裂、弯曲、高温蠕变等状态。

原位拉伸模块可以设定恒力或恒速方式进行拉伸、压缩,或者按程序段进行往复运动。


产品需要与温度控制器、致冷控制器(选配)以及原位拉伸控制器配套使用,配套的上位机软件方便进行温度、力学参数设置及数据采集。



↑ 原位拉伸台实现功能


↑ 可定制各种类型夹具


产品特点:

  • 温度范围:-190~200℃ (选型)/ RT~1000℃(选型)

  • 温度稳定性:±0.1℃(<600℃),±1℃(>600℃)

  • 行程:10mm(选型)

  • 拉力范围:0~5000N(选型)

  • 可搭配拉伸、压缩、剪切、三点弯夹具

  • 常规环境可选配显微DIC模块

  • 支持改动或定制



产品详细参数一览表:

SEM原位拉伸冷热台

CH200-190-S-5000N

H1000-S-5000N

温控模块

冷热方式

液氮致冷,电阻加热

电阻加热

温控范围

-190~200℃ *

RT~1000℃ *

温度稳定性

±0.1℃(<600℃),±1℃(>600℃)*

温度分辨率

0.1℃

升降温速率

0~30℃/min(可定点   / 程序段控温)

温控方式

PID

温度传感器

热电偶

力学模块

拉力量程

0-5000N *(可选500N、1000N、2000N、5000N)

拉力精度

0.5%FS *

位移距离

10mm *

拉伸速度

2~1000μm/s *

位移精度

±1μm

力学模式

拉伸(冷热)、压缩、弯曲、剪切

结构特性

样品台尺寸

12x36mm *

12x12mm *

样品台材质

银质 *

陶瓷   *

外形尺寸

200×145×62mm *

整体重量

~4KG

基本配置

SEM原位拉伸冷热台x1、原位拉伸控制器x1、温度控制器x1、致冷控制器x1(低温配置)、液氮罐x1(低温配置)、定制连接法兰x1、温控拉伸集成软件x1、循环水系统x1、连接管路若干

选配

电脑主机/安装支架/定制控制软件

备注

以上均为默认参数    * 为可定制项

其他可选型号

按需求进行配置
