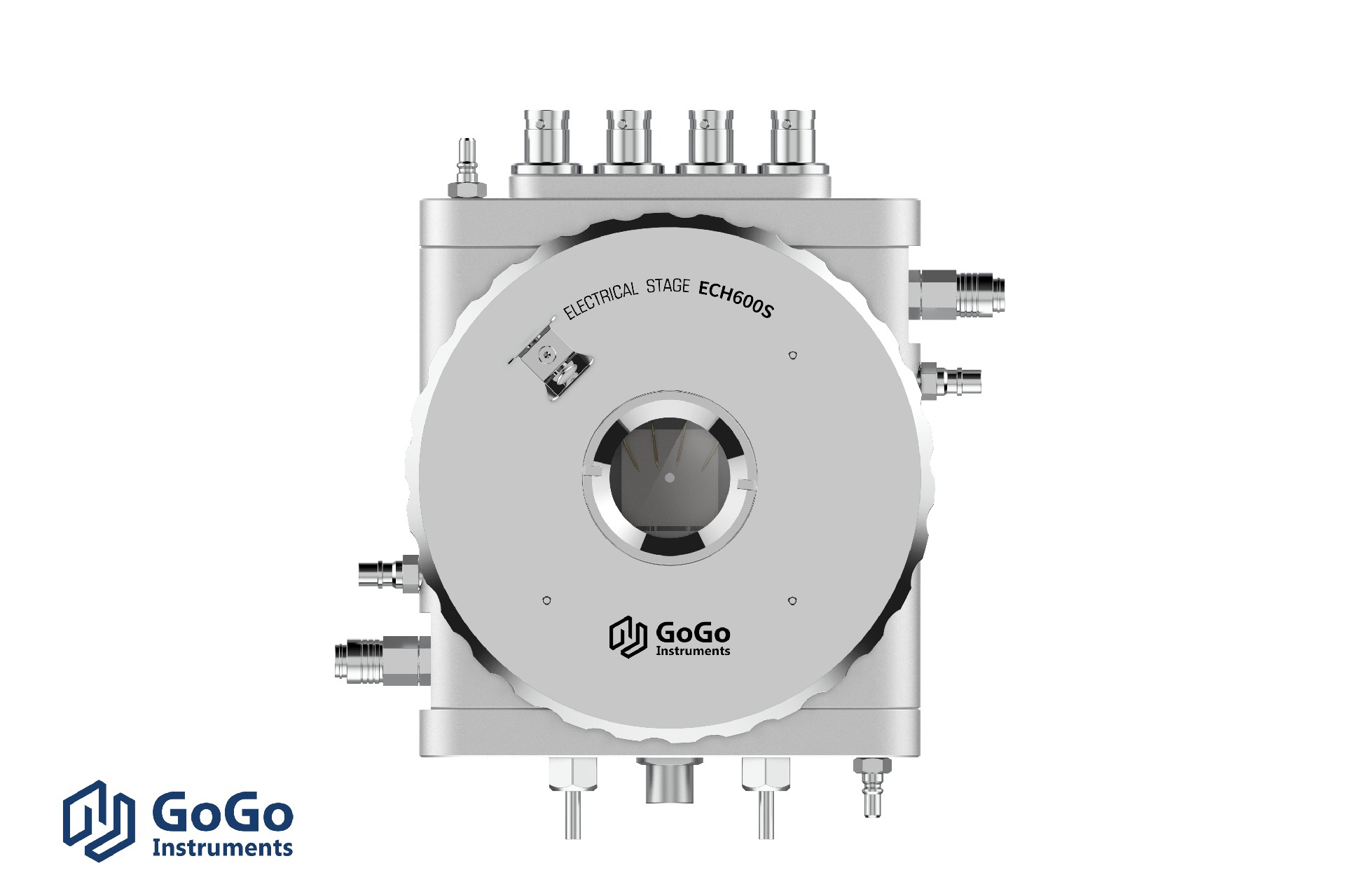

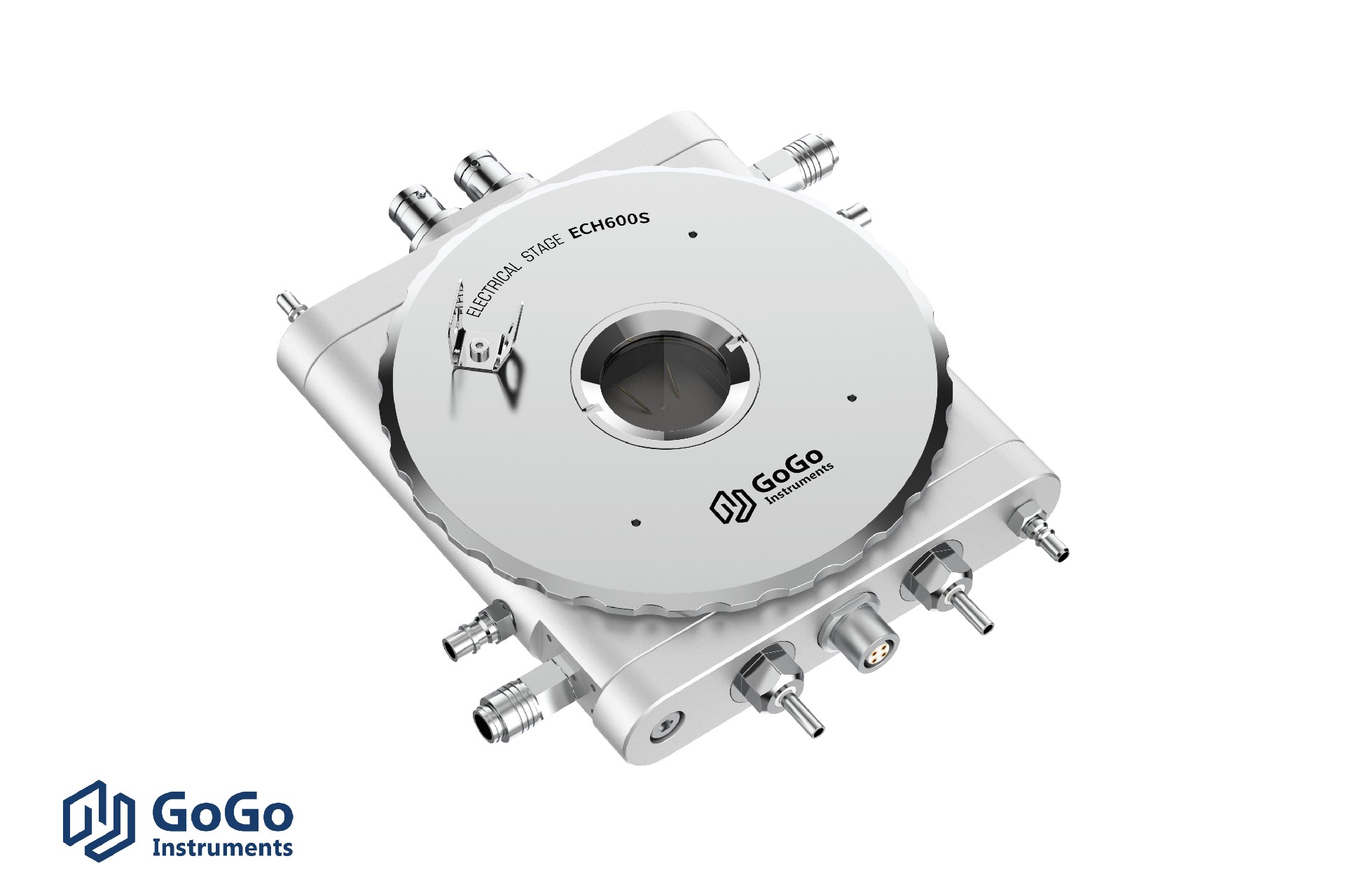

探针冷热台ECH600S

拖拽鼠标查看更多角度,双击全屏查看


探针冷热台ECH600S是一款针对研究样品变温电学性能测试而设计的产品,可表征样品电学性能随温度变化的特征。

产品采用液氮致冷、电阻加热的方式,实现-190~600℃范围内精准控制,与其他电学仪表(如电桥、源表、万用表等)搭配集成,进行变温原位测试。

产品需要与温度控制器、致冷控制器(选配)配套使用,配套的上位机温控软件方便进行温度设置及采集,提供的Labview Vis/C# SDK方便客户进行定制化编程。


产品特点:

  • 温度范围:-190~600℃

  • 温度稳定性:±0.1℃

  • 升降温速度:0~30℃/min

  • 气密腔室设计,可升级真空


详细参数一览表:


探针冷热台

ECH600S

温控模块

冷热方式

液氮致冷,电阻加热

温控范围

-190~600℃ *

温度稳定性

±0.1℃ *

温度分辨率

0.1℃

升降温速率

0~30℃/min(可定点 / 程序段控温),最大150℃/min

温控方式

PID

温度传感器

PT100

光学特性

光路

透射光路 *可选反射光路

视窗材质

石英玻璃(可手动拆卸更换) *

视窗尺寸

Φ25mm *

物镜工作距离

7mm *

透光孔

默认透光孔 *可选无透光孔

视窗除霜

负温下吹气除霜

电学特性

探针

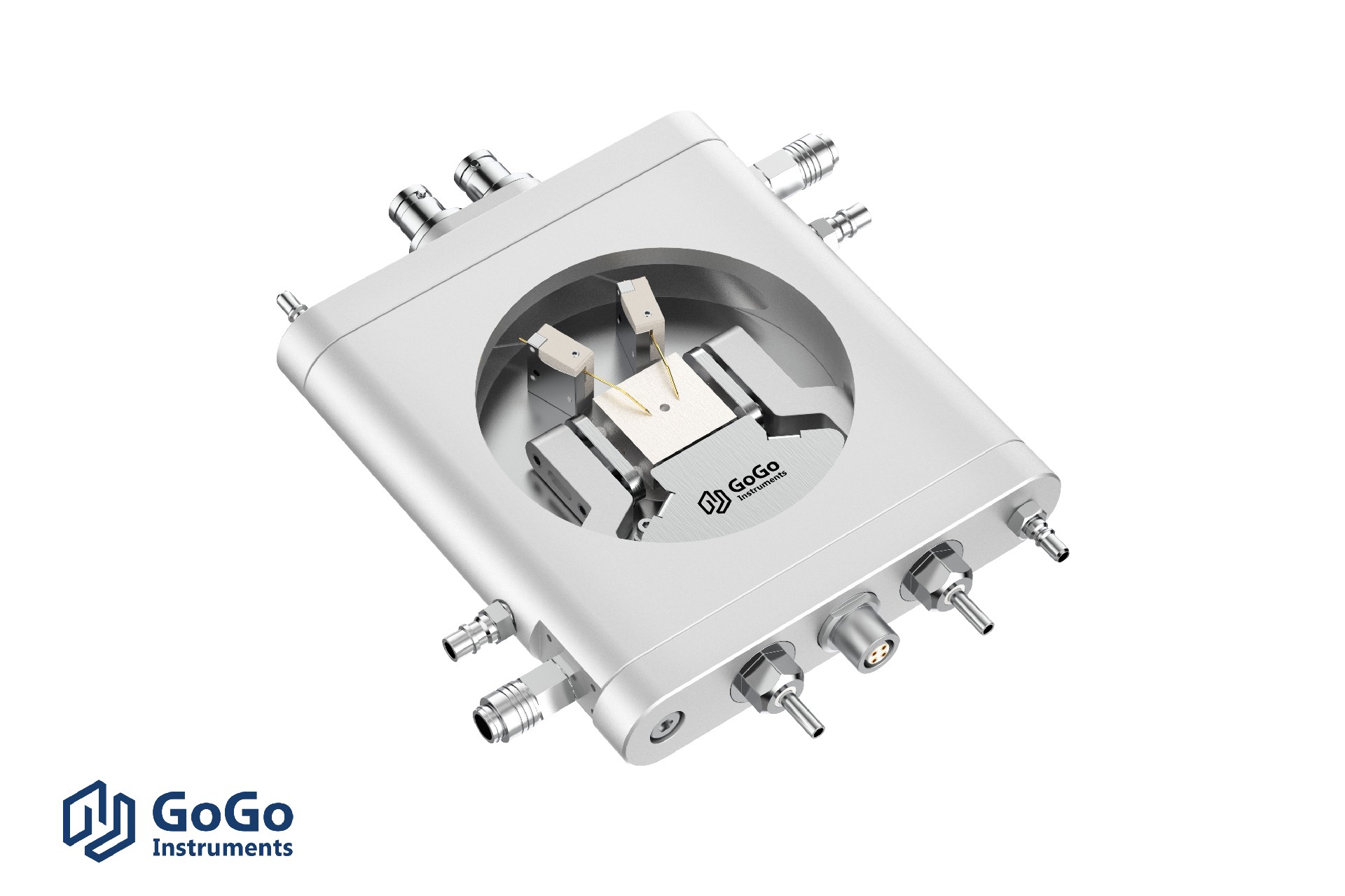

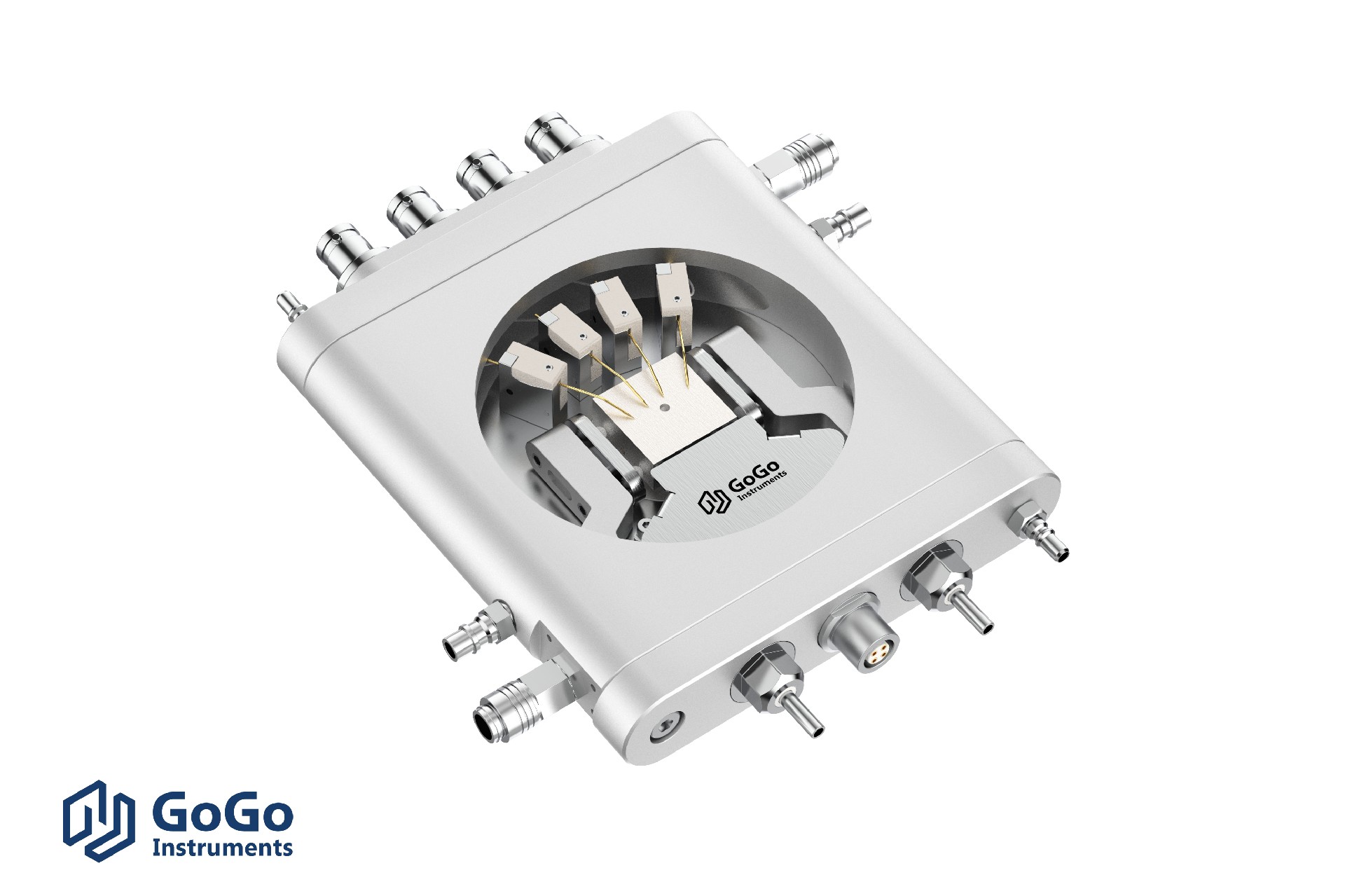

2个磁吸式探针/4个磁吸式探针 手动定位 *

探针接口

BNC接口 *可选SMA接口

样品台面电位

默认电悬空 *可选电接地

结构特性

样品台尺寸

20×20mm *

样品台材质

银质 *

外形尺寸

116×110×25mm *

样品腔高度

6mm *

腔室

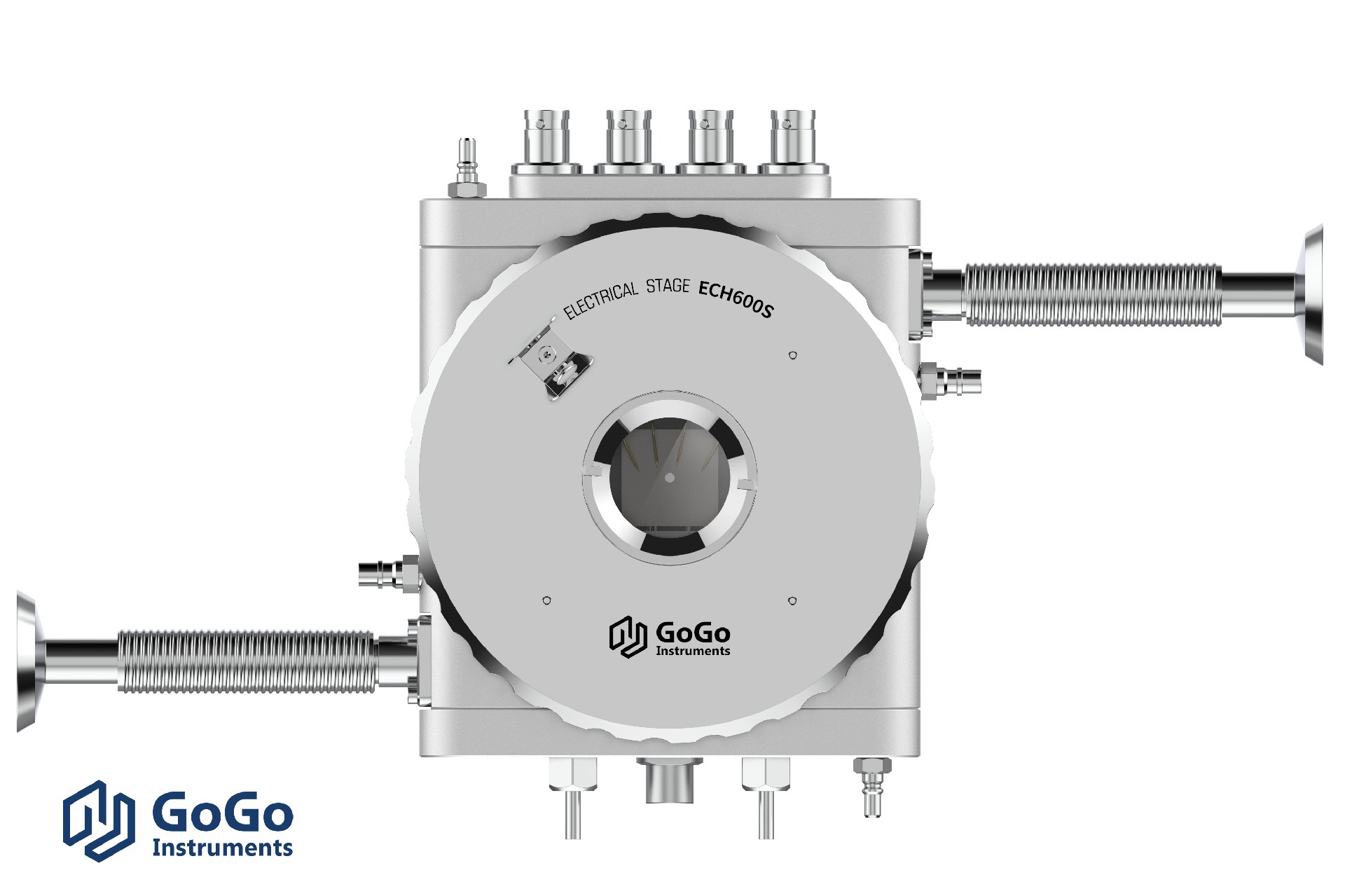

气密 *可升级真空

外壳冷却

循环水

基本配置

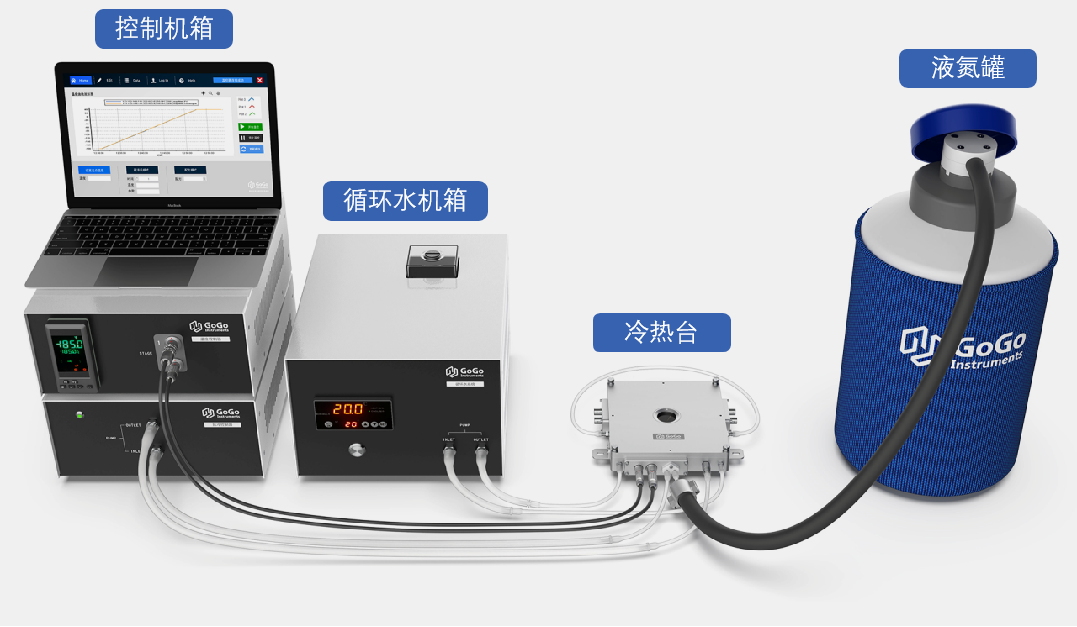

探针冷热台x1、温度控制器x1、致冷控制器x1(低温配置)、液氮罐x1(低温配置)、循环水系统x1、温控软件x1

选配

 电脑主机/安装支架/真空系统/定制温控软件

备注

以上均为默认参数    * 为可定制项,升级真空后,温控范围为-190~400℃






探针冷热台介绍

  • 探针冷热台是一款针对研究样品变温电学性能测试而设计的产品,可表征样品电学性能随温度变化的特征。

  • 探针冷热台是在光学冷热台基础上,增加了一个电学模块。通过在测试过程中移动探针,可以使针尖与样品表面的任何区域接触。电信号通过连接到针座的导线传输到仪器(如源表、万用表等)进行电学测试,并分析材料在可变温度下的电学特性。
