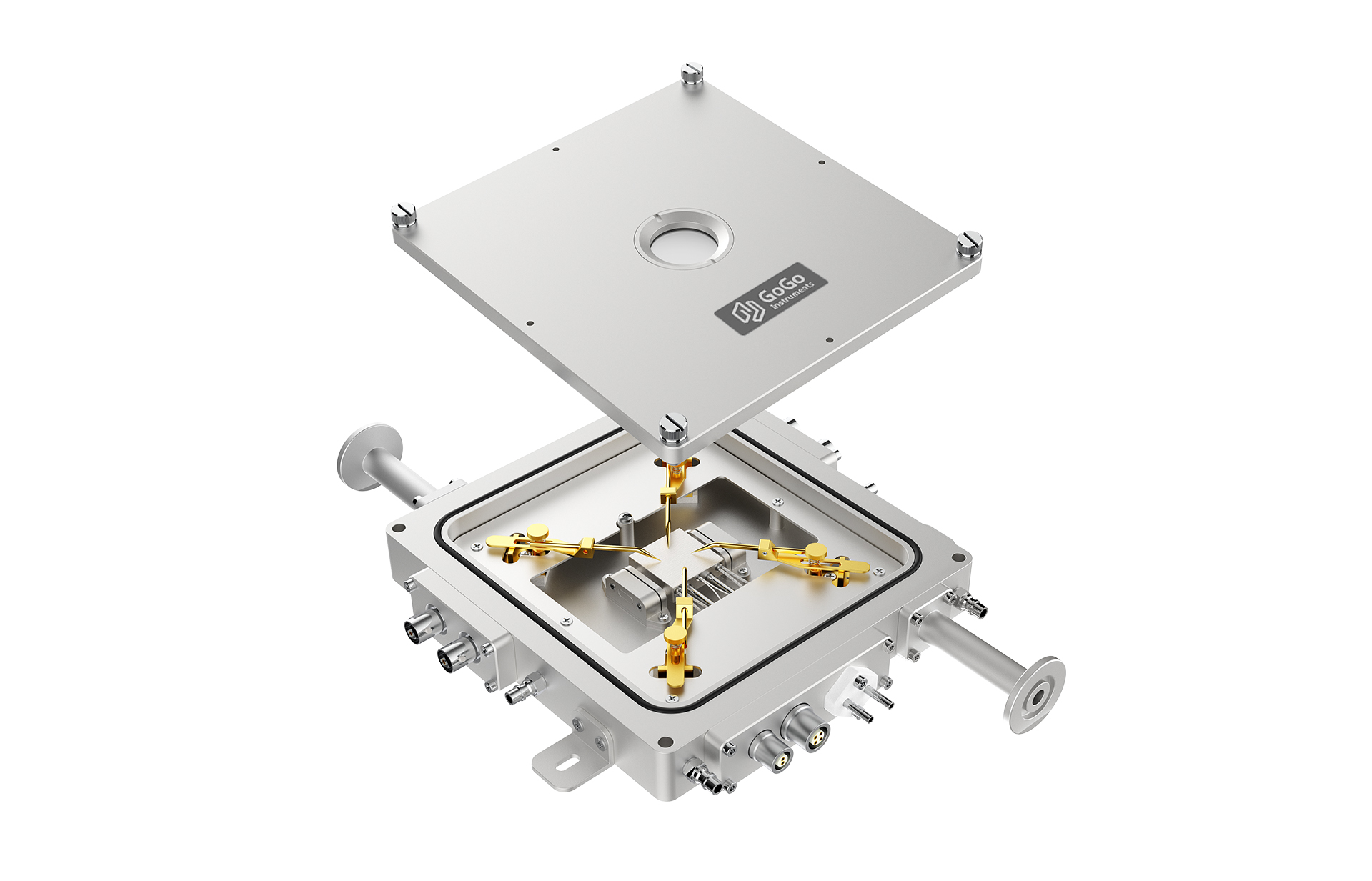

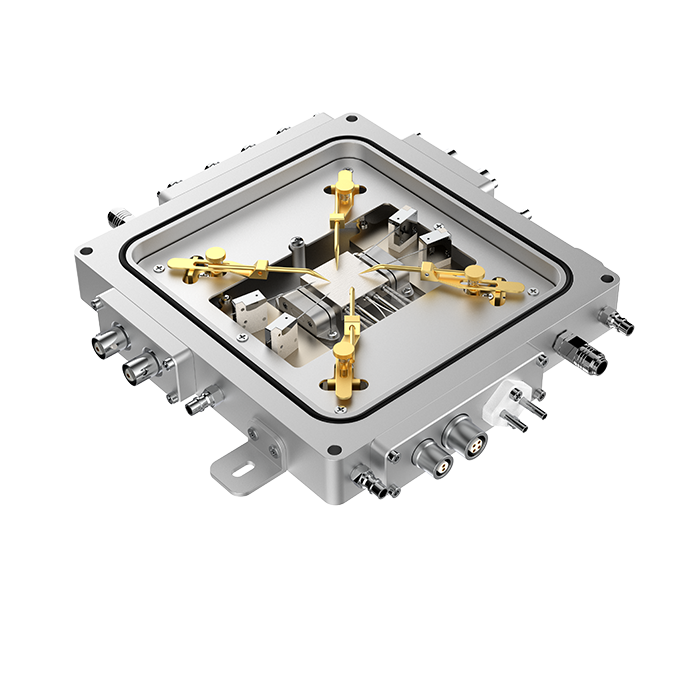

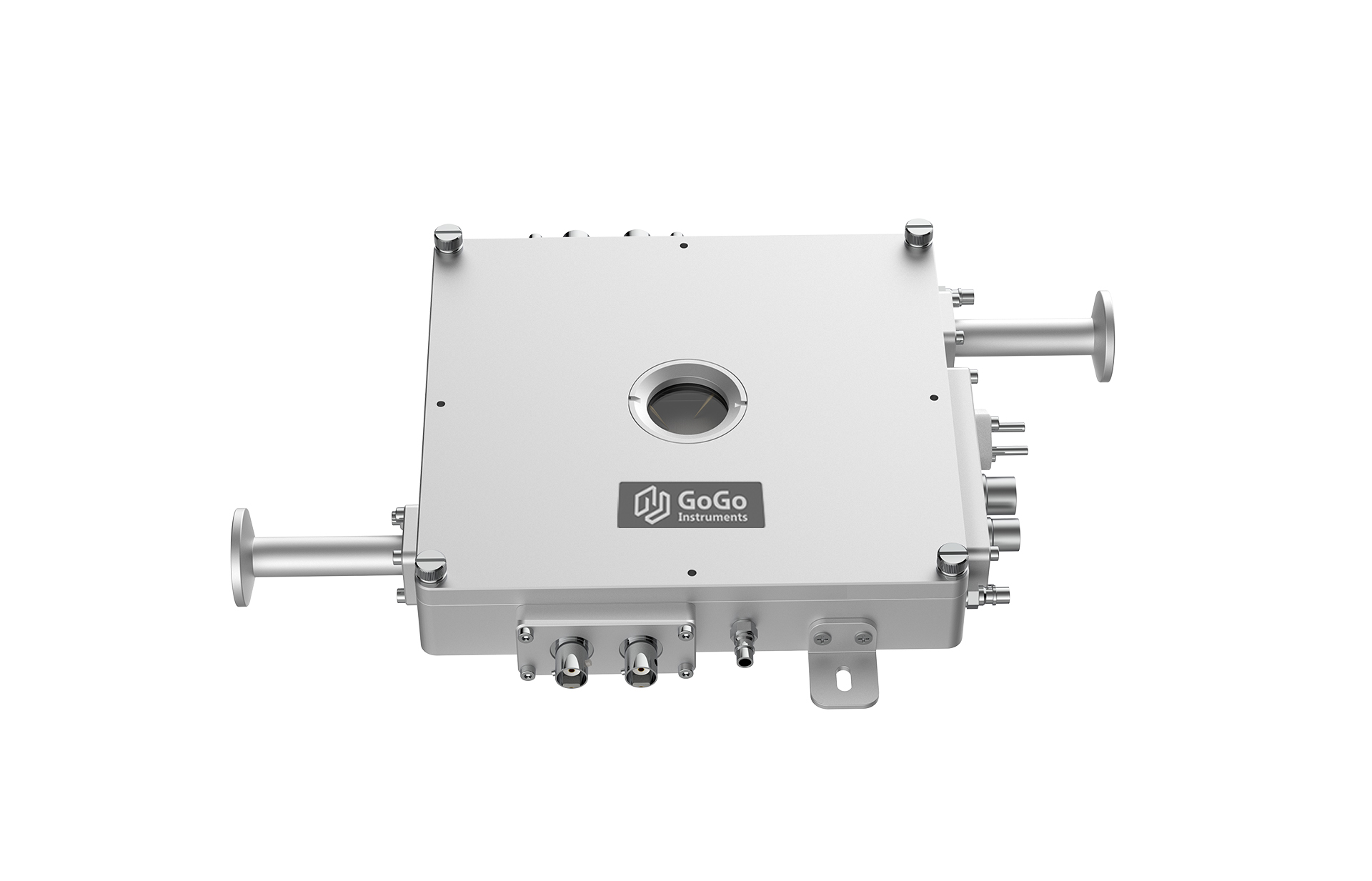

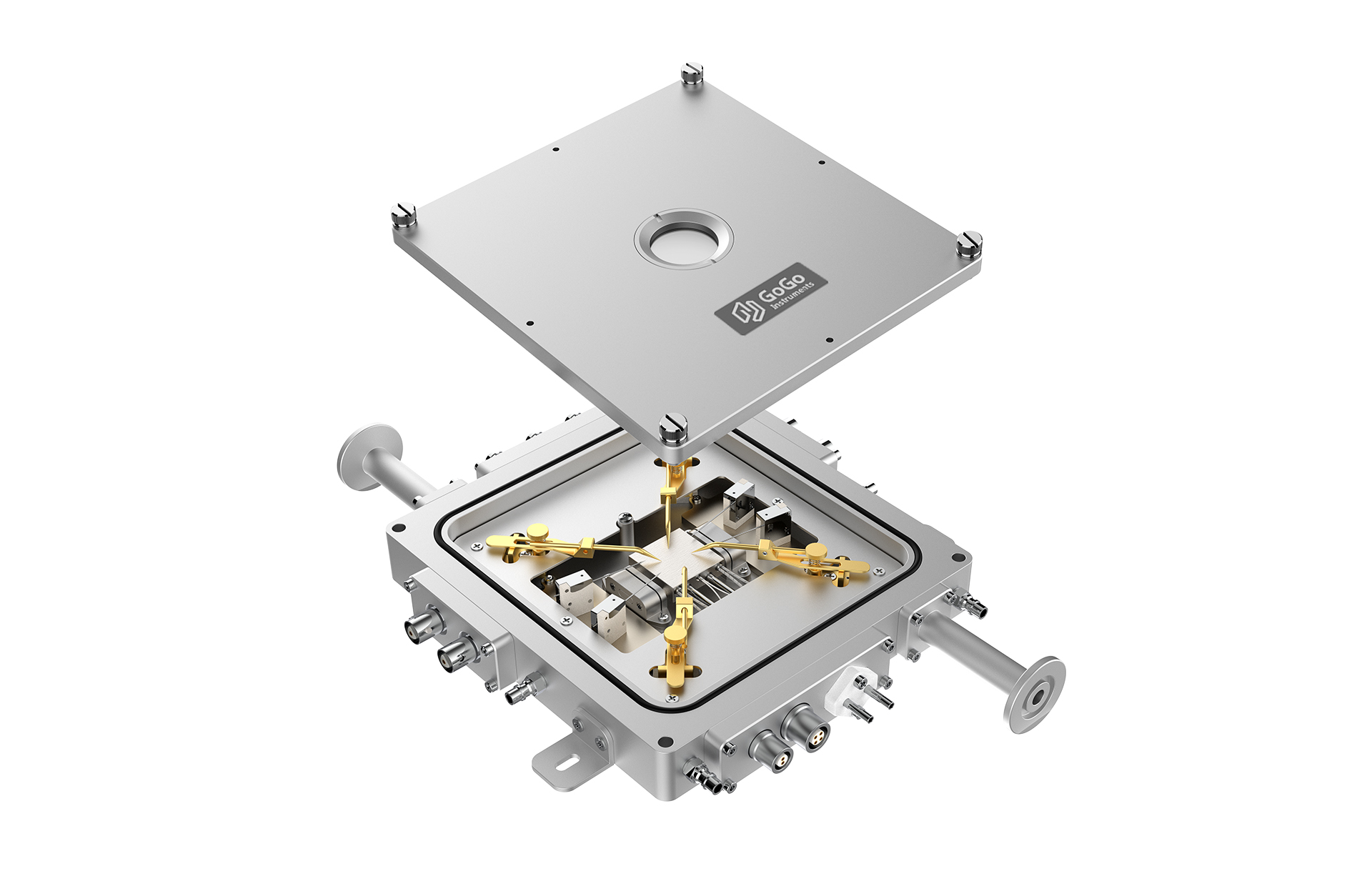

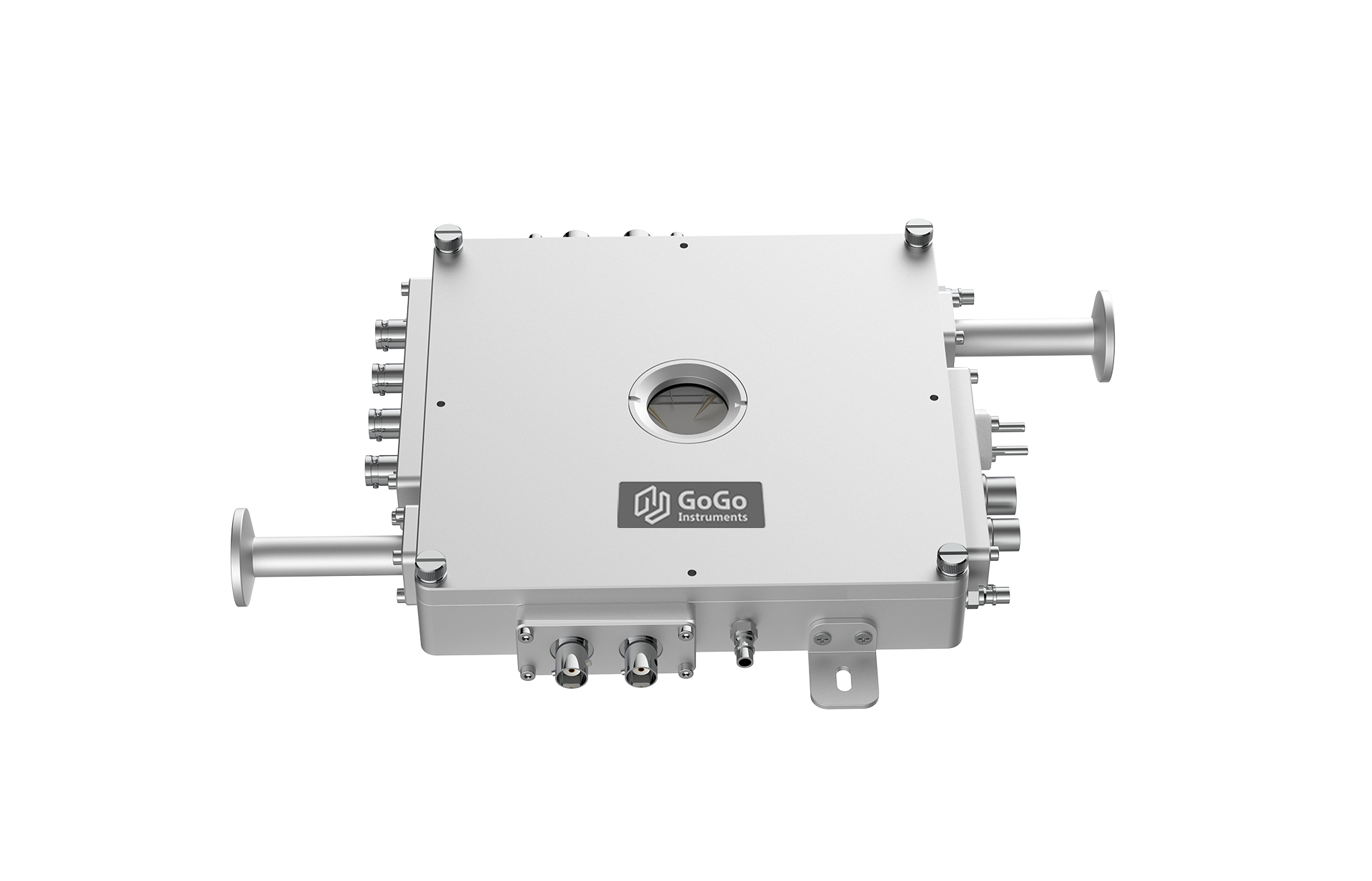

常规探针冷热台

拖拽鼠标查看更多角度,双击全屏查看



探针冷热台是一款针对研究样品变温电学性能测试而设计的产品,可表征样品电学性能随温度变化的特征。产品采用液氮致冷、电阻加热的方式,实现-190~600℃(选型)或RT~1000℃(选型)范围内精准控制,与其他电学仪表(如源表、万用表等)搭配集成,进行变温原位测试。

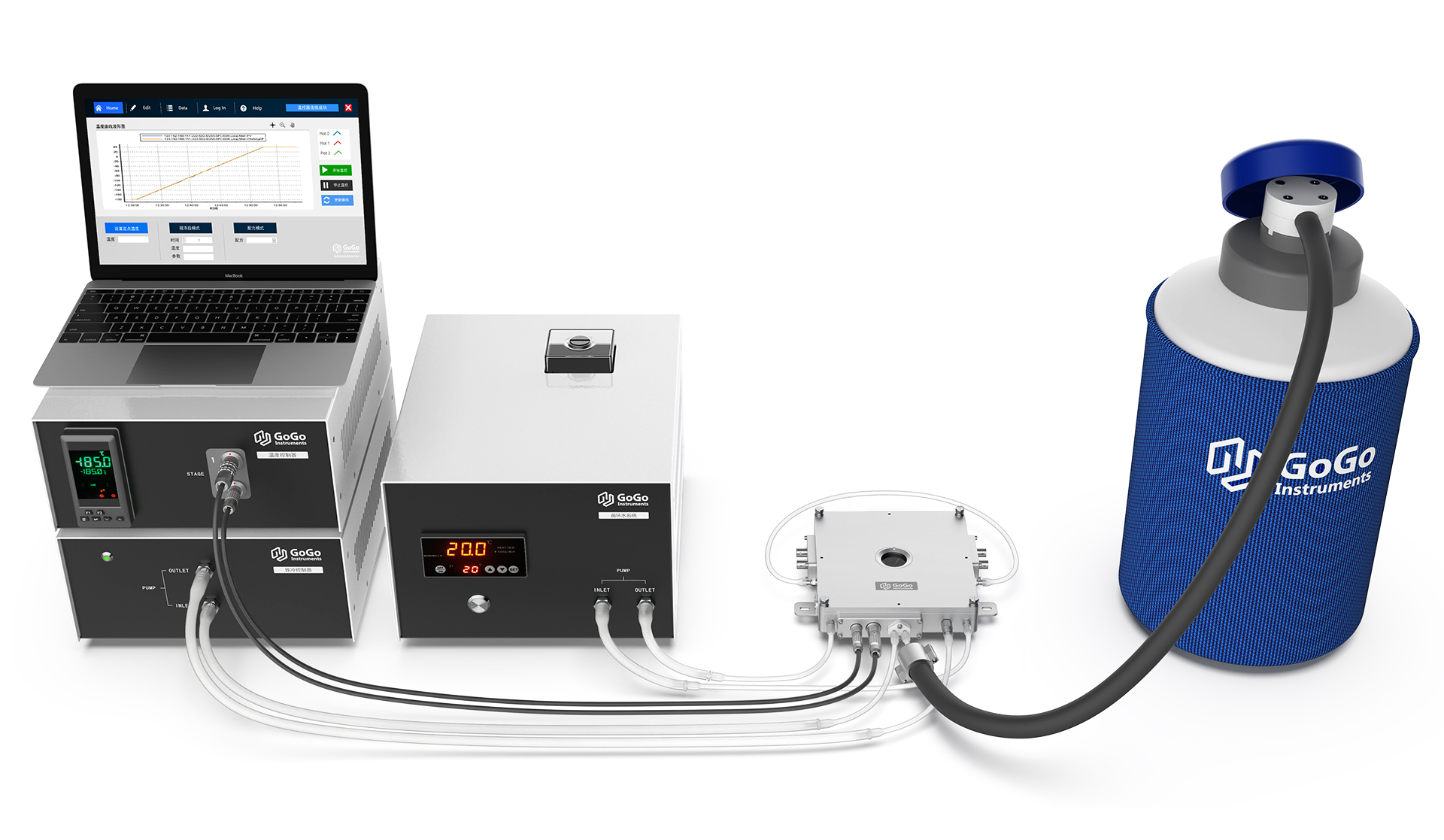

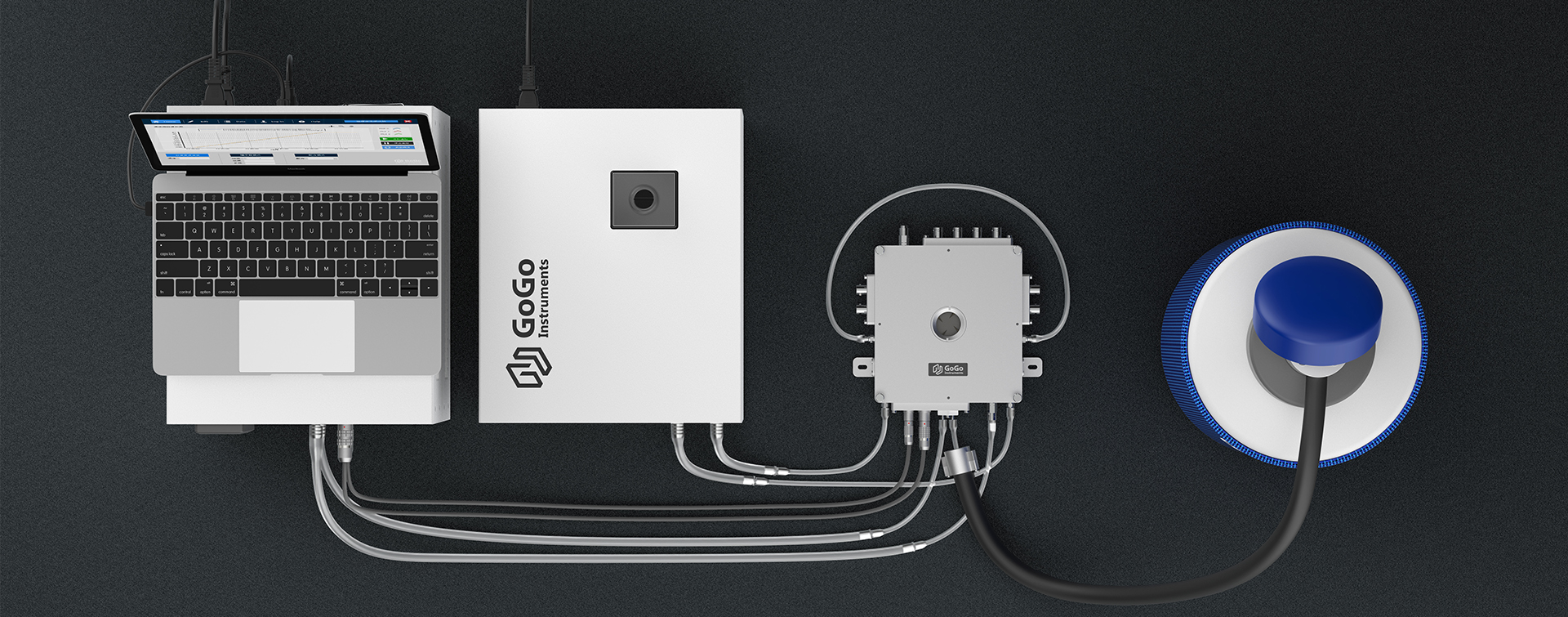

产品需要与温度控制器、致冷控制器(选配)配套使用,配套的的上位机温控软件方便进行温度设置及采集,提供的Labview Vis方便客户进行定制化编程。





产品特点:

  • 温度范围:-190~600℃ / RT~1000℃(选型)

  • 温度稳定性:±0.1℃/±1.0℃

  • 温度分辨率:0.1℃

  • 升降温速度:0~30℃/min

  • 气密腔室设计,可升级真空腔室(10^(-3) mBar)

  • 多款探针及接口选择





详细参数一览表:

八探针冷热台

CH600-190-P8

温控模块

冷热方式

液氮致冷,电阻加热

温控范围

-190~600℃ *

温度稳定性

±0.1℃ *

温度分辨率

0.1℃

升降温速率

0~30℃/min(可定点 / 程序段控温)

温控方式

PID

温度传感器

PT100

光学特性

光路

反射光路 *可升级为透射光路

视窗材质

石英玻璃 *

视窗尺寸

Φ25mm *

物镜工作距离

10mm *

透光孔

默认无透光孔 *可升级透光孔

视窗除霜

负温下吹气除霜

电学特性

探针

固定式探针x4,磁吸探针x4 手动定位 *

探针接口

BNC接口x4 *

样品台面电位

默认电悬空 *可选电接地

结构特性

样品台尺寸

23×23mm *

样品台材质

银质 *

外形尺寸

160×150×30mm *

样品腔高度

8.5mm *

腔室

气密 *可升级真空

外壳冷却

循环水

基本配置

探针冷热台x1、温度控制器x1、致冷控制器x1(低温配置)、液氮罐x1(低温配置)、温控软件x1、连接管路若干

选配

电脑主机/安装支架/真空系统/三同轴BNC/循环水系统/定制温控软件

备注

以上均为默认参数    * 为可定制项
